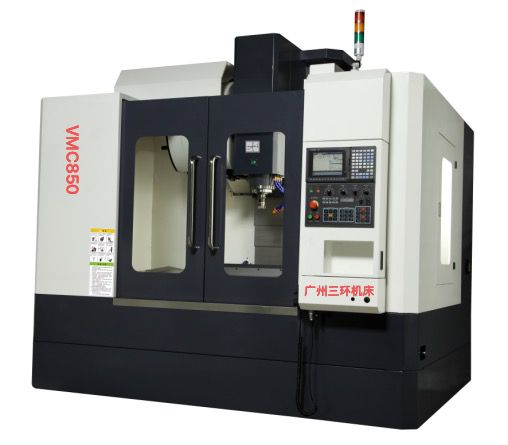

立式加工中心

1.1、结构布局：整机采用十字滑台床身式结构，结构布局合理，整机具有足够的强度、刚性

和稳定性，维修工艺性好。

1.2、基础大件：所有铸件均采用树脂砂铸造，主要大件如立柱，滑鞍、底座、主轴箱、工作台均采用箱形或近似箱形结构，并布置有足够加强筋板，采用高强度铸铁铸造，并经时效处理，保证整机具有足够的强度、刚性和稳定性。

1.3、主传动和主轴主传动机构采用直连驱动，运转平稳，噪音小。

1.4、主轴组件：主轴采用台湾公司的产品，采用BT40主轴，位于主轴箱内，采用日本进口（或德国）精密角接触主轴轴承，支承跨度大，主轴刚性好，传动平稳，精度保持性好。选配中心出水30kg。

1.5、松夹刀机构：主轴采用台湾公司的增压缸实现自动气压松夹刀，松夹刀须安全、可靠。

1.6、三向导轨：X/Y/Z轴导轨采用台湾品牌滚珠线性导轨，速度快、精度高。

1.7、三向进给机构均采用台湾或日本品牌的C3级精密滚珠丝杆转动。滚珠丝杆副具有精度、强度、刚性和耐磨性。

1.8、 滚珠丝杆支承结构稳定性可靠、刚性好；采用高品质（进口）大接触角度（60°）滚珠丝杆专业轴承支承，保证支承机构具有足够的刚性和精度稳定性。

1.9、润滑系统：各导轨、滚珠丝杆等润滑点采用基准定时量润滑泵站润滑，润滑充分、可靠。

1.10、气动系统：气动系统元器件采用高品质产品，系统性能稳定、可靠。电磁阀采用DC24V

电压控制。

1.11安全防护；三向导轨具采用不锈钢伸缩护罩防护，确保导轨和丝杆工作的可靠性和寿命。 三向进给设有安全行程余量，具有安全可靠措施。符合国家和行业有关技术、安全、环保要求。

1.12 选配金谭佳255四轴分度盘，手动三爪卡盘及法兰，手动顶针尾座，四轴刹紧增压缸等。
